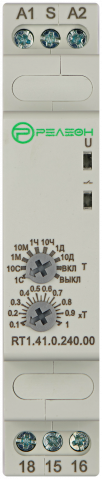

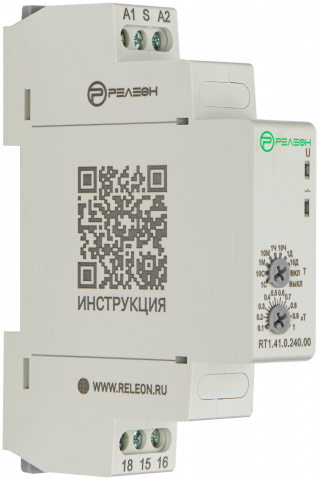

Каталог Реле времени задержка выключения по сигналу (24-240 AC/DC)
RT1.41.0.240.00
Наличие товара:
Наличие 410
Штук в упаковке 1
Минимальный заказ 1
Основные характеристики:
Сокращенный артикул RT141024000
Кол-во контактов 1 перекидной
Номинальный ток 8А
Материал контакта AgNi
Напряжение управления 24-240В AC/DC
-
Самовывоз: 29 октября, из магазина
Бренд РЕЛЕОН

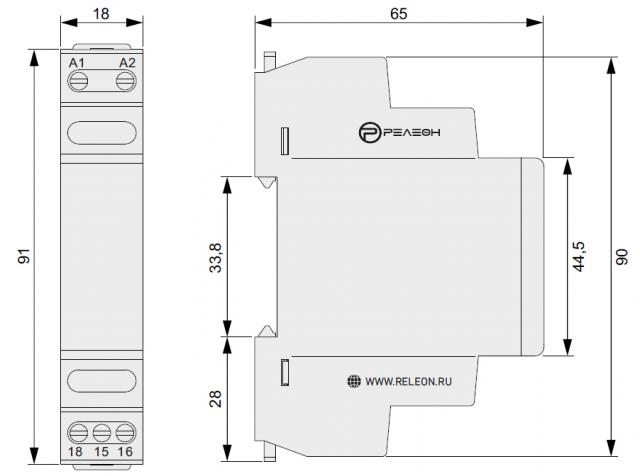

Размеры 91*18*65мм
Установка Дин-рейка
Сертификация EAC
Уровень защиты IP 20
Сечение провода 0.5...1мм2
Временной диапазон 0.1c...10д
Диапазон температур -20...+60°C
Страна производства Россия
Погрешность настройки <5%
Погрешность повторения <0.2%
Момент закручивания клемм 0.5Нм
Номинальная нагрузка для AC1 2770ВА
Электрическая долговечность для AC1 в циклах 1000000
Номинальное максимальное напряжение на переключение 250В

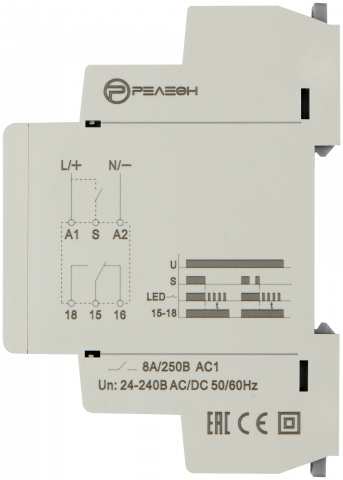

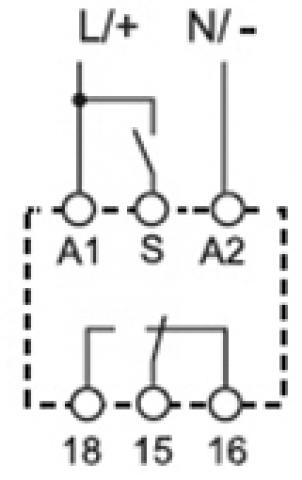

Схема подключения и функции реле времени РЕЛЕОН RT1.41
U = Напряжение питания
S = Переключение сигналов (Сигнал Start)
R = Выходной контакт
Задержка отключения по сигналу.
Питание постоянно подается на таймер. Замыкание контактов управляющего сигнала (S) инициирует замыкание выходных контактов.
Размыкание управляющих контактов (S) инициирует размыкание выходных контактов с задержкой по времени.
Повторное замыкание управляющего сигнала (S) сбрасывает отсчет времени.
ПРИМЕЧАНИЕ: Функцию следует задавать до подачи питания на таймер.
* При питании постоянным током положительный полюс следует подключать к клемме А1
** Напряжение, отличное от напряжения питания, можно применить для команды START (B1), например:
A1 A2 = 230 В перем.тока
B1 A2 = 12 В пост.тока
Емкость 1 шт
Вес 62 гр
Длина 98 мм
Ширина 78 мм
Высота 22 мм
Тип упаковки коробка
