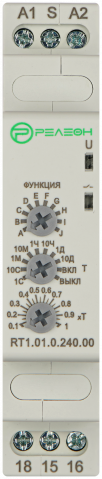

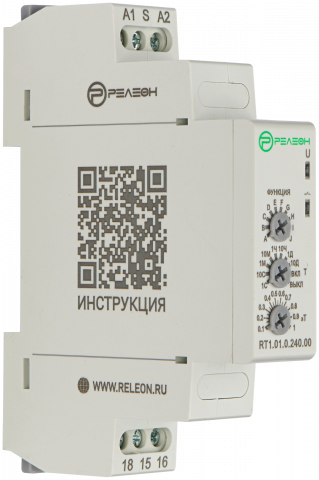

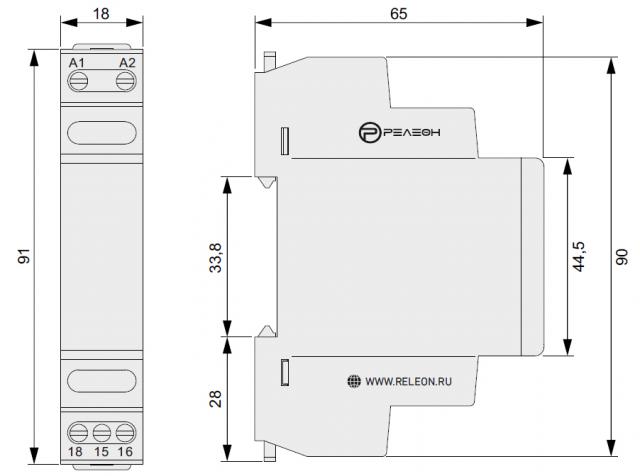

RT1.01.0.240.00 | Реле времени многофункциональное (~/= 12-240 AC/DC)

Кол-во контактов?
1 перекидной
Номинальный ток?
8А
Напряжение управления?
12-240В  AC/DC
Диапазон температур?
°C
Установка
Дин-рейка
Сертификация
EAC
Бренд
РЕЛЕОН
Цена: 3 000.00 руб.
Наличие: 499 шт.
В корзину
Минимальное количество в заказе 1 шт.
Быстрый заказ
  • Описание
  • Характеристики
  • Документация
  • Доставка
  • Отзывы ()

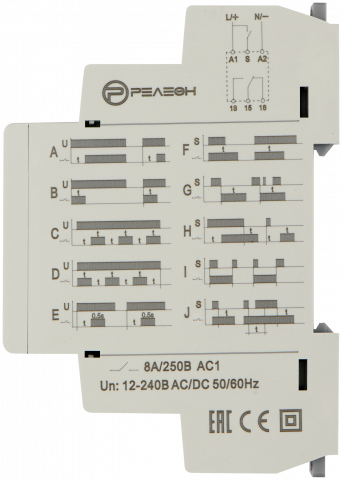

  • Схема подключения и функции реле времени РЕЛЕОН RT1.01

    U = Напряжение питания

    S = Переключение сигналов (Сигнал Start)

    R = Выходной контакт

    Без сигнала Start

    Схема реле времени РЕЛЕОН без сигнала Start

    Функция A реле времени RT1 РЕЛЕОН

    (A) Задержка включения.

    Питание подается на таймер. Контакт замыкается по прошествии времени предустановки.

    Сброс происходит при выключении питания.

    Функция B реле времени RT1 РЕЛЕОН

    (В) Импульс при включении.

    Питание подается на таймер. Контакт замыкается немедленно.

    По прошествии предустановленного времени контакт возвращается в исходное положение.

    Функция C реле времени RT1 РЕЛЕОН

    (С) Симметричный повтор цикла: пуск в выключенном состоянии.

    Питание подается на таймер.

    Выходные контакты срабатывают через заданное время Т и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание.

    Соотношение 1:1 (время во включенном состоянии = времени в выключенном состоянии).

    Функция D реле времени RT1 РЕЛЕОН

    (D) Симметричный повтор цикла: пуск во включенном состоянии.

    Питание подается на таймер.

    Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание.

    Соотношение 1:1 (время во включенном состоянии = времени в выключенном состоянии).

    Функция E реле времени RT1 РЕЛЕОН

    (E) Задержка формирования импульса 0,5 сек.

    Питание подается на таймер.

    По прошествии предустановленного времени контакт замыкается на0,5 сек., затем возвращается в исходное состояние.

    Сброс происходит при выключении питания.

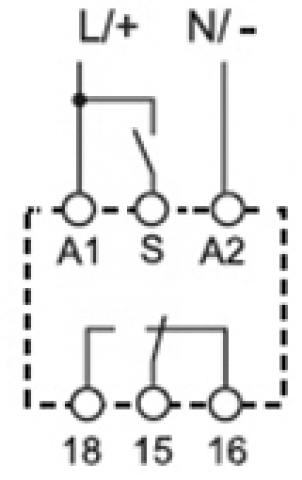

    С сигналом Start

    Схема реле времени РЕЛЕОН c сигналом Start

    Функция F реле времени РЕЛЕОН

    (F) Импульс по управляющему сигналу.

    Питание подается на таймер постоянно.

    При кратковременном или постоянном замыкании контактов управляющего сигнала (S), выходные контакты незамедлительно замыкаются на предустановленный интервал времени.

    Сброс происходит при выключении питания.

    Функция G реле времени РЕЛЕОН

    (G) Задержка включения по сигналу с последующей задержкой выключения.

    Питание подается на таймер постоянно.

    При замыкании контактов управляющего сигнала (S) выходные контакты остаются в исходном состоянии. При размыкании управляющего сигнала (S) выходные контакты незамедлительно замыкаются на предустановленный интервал времени.

    Пока отсчет времени не завершится реле не реагирует на сигналы S.

    Сброс происходит при выключении питания.

    Функция H реле времени РЕЛЕОН

    (H) Задержка включения и отключения с управляющим сигналом.

    Питание подается на таймер постоянно.

    Замыкание контактов управляющего сигнала (S) инициирует замыкание выходных контактов с заданной задержкой по времени.

    Размыкание управляющих контактов (S) инициирует размыкание выходных контактов с той же задержкой по времени.

    Функция I реле времени РЕЛЕОН

    (I) Импульсный режим.

    Питание подается на таймер постоянно.

    При замыкании контактов управляющего сигнала (S) выходные контакты замыкаются.

    При повторном замыкании контактов управляющего сигнала (S) выходные контакты размыкаются.

    Функция J реле времени РЕЛЕОН

    (J) Задержка отключения по сигналу с продлением.

    Питание подается на таймер постоянно.

    Замыкание контактов управляющего сигнала (S) инициирует замыкание выходных контактов.

    Размыкание управляющих контактов (S) инициирует размыкание выходных контактов с задержкой по времени.

    Повторное замыкание управляющего сигнала (S) сбрасывает отсчет времени.

    Без сигнала Start = Пуск через контакт линии питания (A1).

    С сигналом Start = Пуск через контакт на клемме управления (B1).

    ПРИМЕЧАНИЕ: Функцию следует задавать до подачи питания на таймер.

    * При питании постоянным током положительный полюс следует подключать к клемме А1

    ** Напряжение, отличное от напряжения питания, можно применить для команды START (B1), например:

    A1 A2 = 230 В перем.тока

    B1 A2 = 12 В пост.тока

  • Кол-во контактов?
    1 перекидной
    Номинальный ток?
    8А
    Напряжение управления?
    12-240В  AC/DC
    Диапазон температур?
    °C
    Установка
    Дин-рейка
    Сертификация
    EAC
    Бренд
    РЕЛЕОН
