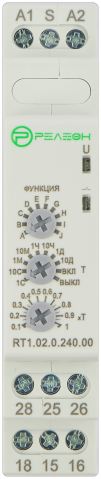

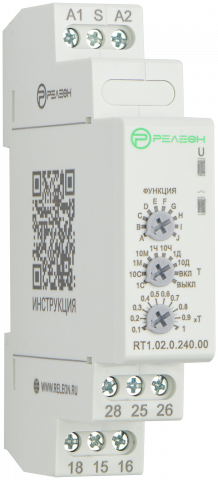

Реле времени многофункциональное, 2 перекидных контакта 8А (12-240 AC/DC)
RT1.02.0.240.00

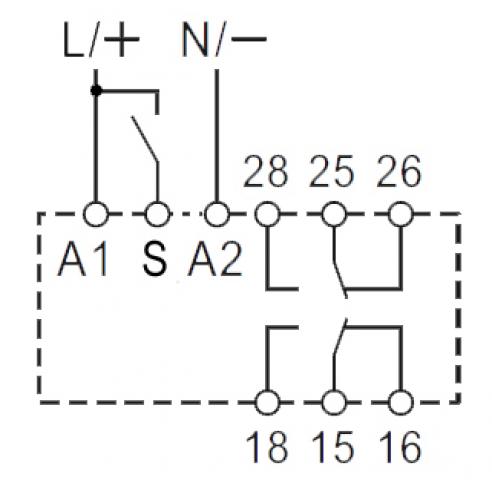

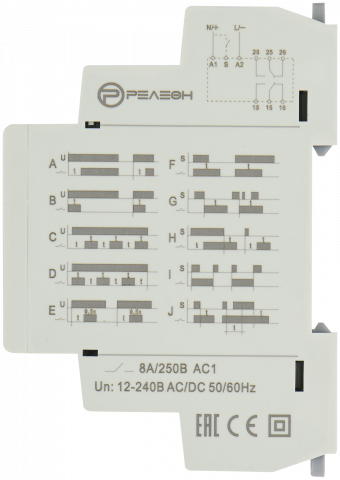

Схема подключения и функции реле времени РЕЛЕОН RT1.01

U = Напряжение питания

S = Переключение сигналов (Сигнал Start)

R = Выходной контакт

Без сигнала Start

(A) Задержка включения.

Питание подается на таймер. Контакт замыкается по прошествии времени предустановки.

Сброс происходит при выключении питания.

(B) Импульс при включении.

Питание подается на таймер. Контакт замыкается немедленно.

По прошествии предустановленного времени контакт возвращается в исходное положение.

(C) Симметричный повтор цикла: пуск в выключенном состоянии.

Питание подается на таймер.

Выходные контакты срабатывают через заданное время Т и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание.

Соотношение 1:1 (время во включенном состоянии = времени в выключенном состоянии).

(D) Симметричный повтор цикла: пуск во включенном состоянии.

Питание подается на таймер.

Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание.

Соотношение 1:1 (время во включенном состоянии = времени в выключенном состоянии).

(E) Задержка формирования импульса 0,5 сек.

Питание подается на таймер.

По прошествии предустановленного времени контакт замыкается на0,5 сек., затем возвращается в исходное состояние.

Сброс происходит при выключении питания.

С сигналом Start

(F) Импульс по управляющему сигналу.

Питание подается на таймер постоянно.

При кратковременном или постоянном замыкании контактов управляющего сигнала (S), выходные контакты незамедлительно замыкаются на предустановленный интервал времени.

Сброс происходит при выключении питания.

(G) Задержка включения по сигналу с последующей задержкой выключения.

Питание подается на таймер постоянно.

При замыкании контактов управляющего сигнала (S) выходные контакты остаются в исходном состоянии. При размыкании управляющего сигнала (S) выходные контакты незамедлительно замыкаются на предустановленный интервал времени.

Пока отсчет времени не завершится реле не реагирует на сигналы S.

Сброс происходит при выключении питания.

(H) Задержка включения и отключения с управляющим сигналом.

Питание подается на таймер постоянно.

Замыкание контактов управляющего сигнала (S) инициирует замыкание выходных контактов с заданной задержкой по времени.

Размыкание управляющих контактов (S) инициирует размыкание выходных контактов с той же задержкой по времени.

(I) Импульсный режим.

Питание подается на таймер постоянно.

При замыкании контактов управляющего сигнала (S) выходные контакты замыкаются.

При повторном замыкании контактов управляющего сигнала (S) выходные контакты размыкаются.

(J) Задержка отключения по сигналу с продлением.

Питание подается на таймер постоянно.

Замыкание контактов управляющего сигнала (S) инициирует замыкание выходных контактов.

Размыкание управляющих контактов (S) инициирует размыкание выходных контактов с задержкой по времени.

Повторное замыкание управляющего сигнала (S) сбрасывает отсчет времени.

Без сигнала Start = Пуск через контакт линии питания (A1).

С сигналом Start = Пуск через контакт на клемме управления (B1).

ПРИМЕЧАНИЕ: Функцию следует задавать до подачи питания на таймер.

* При питании постоянным током положительный полюс следует подключать к клемме А1

** Напряжение, отличное от напряжения питания, можно применить для команды START (B1), например:

A1 A2 = 230 В перем.тока

B1 A2 = 12 В пост.тока
