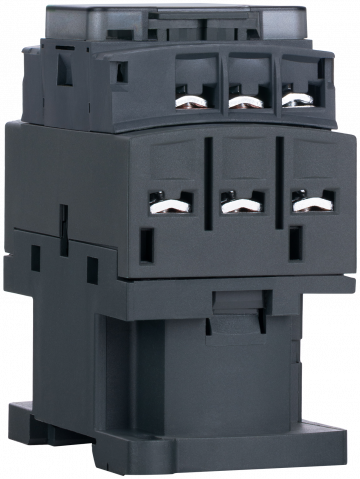

Каталог Контактор 3НО 9А (230В AC) НО+НЗ 10А, винтовой зажим
KM3.30.8.230.09
Наличие товара:
Наличие 56
Основные характеристики:
Сокращенный артикул KM330823009
Кол-во контактов 3НО
Номинальный ток 9А
Напряжение управления 230В AC
-
Самовывоз: 4 ноября, из магазина
Бренд РЕЛЕОН
Серия Серия KM3 - промышленные контакторы до 150А
Установка Дин-рейка
Сертификация ТР ТС 004/2011
Уровень защиты IP20
Время срабатывания Замыкание - 12...22мс. Размыкание - 4...19мс.
Диапазон температур -40...+60°C
Страна производства Россия
Сопротивление катушки 515.4 Ом
Номинальный ток по AC-1440В 25А
Номинальный ток по AC-3440В 9А
Диапазон рабочей частоты 25...400Гц

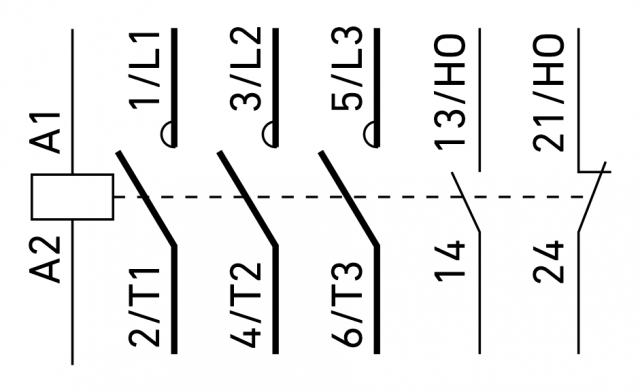

Вспомогательные контакты 1НО + 1НЗ
Мощность электродвигателя
2,2кВт при 220...230В AC 50/60Гц (AC-3)
4кВт при 380...400В AC 50/60Гц (AC-3)
4кВт при 415...440В AC 50/60Гц (AC-3)
5,5кВт при 500В AC 50/60Гц (AC-3)
5,5кВт при 660...690В AC 50/60Гц (AC-3)
2,2кВт при 400В AC 50/60Гц (AC-4)
Время неперекрытия между НО и НЗ 1.5с. (при подаче и снятии напряжения с катушки)
Потребляемая мощность при пуске 70ВА, 50Гц, cosφ 0,75 (при 20°C)
Максимальная частота коммутаций 3600 цикл./час
Момент затяжки клемм силовой цепи 1.7Нм
Механическая долговечность циклов 15 млн. циклов
Сечение провода клемм силовой цепи 1…4мм2
Номинальная включающая способность 250А
Электрическая долговечность циклов 0,6 млн. циклов 25А AC-1 при Ue <= 440В 2 млн. циклов 9А AC-3 при Ue <= 440В
Потребляемая мощность при удержании 7ВА, 50Гц, cosφ 0,3 (при 20°C)
Допустимая кратковременная нагрузка
210А при 40°C — 1с.
105А при 40°C — 10с.
61А при 40°C — 1мин.
30А при 40°C — 10мин.
Номинальная отключающая способность 250А
Сечение провода клемм цепи управления 1…4мм2
Рабочий диапазон катушки отпускание Uмин. 69В
Момент закручивания клемм цепи управления 1.7Нм
Рабочий диапазон катушки отпускание Uмакс. 138В
Рабочий диапазон катушки срабатывание Uмин. 184В
Рабочий диапазон катушки срабатывание Uмакс. 253В
Номинальное максимальное напряжение на переключение 440В/690В AC - 300В DC
Минимальный ток на переключение для цепи сигнализации 5мА
Минимальное напряжение на переключение для цепи сигнализации 17В
Максимальное напряжение на переключение для цепи сигнализации 690
Контактор KM3.30.8.230.09– это компактный трехполюсный коммутационный аппарат с дополнительными контактами, предназначенный для управления нагрузкой в цепях переменного тока.
Используется для управления асинхронными двигателями в составе станков, вентиляционных установок, насосных агрегатов и компрессорного оборудования. Особенно востребован в системах промышленной автоматизации
Емкость 1 шт
Тип упаковки Коробка
