Каталог Интерфейсный модуль реле, 1 перекидной контакт 16А (24В AC/DC) винтовые зажимы, прозрачный корпус реле
RM3.01.0.024.01
Наличие товара:
Наличие 129
Основные характеристики:
Сокращенный артикул RM301002401
Кол-во контактов 1 перекидной
Номинальный ток 16А
Материал контакта AgSnO2
Напряжение управления 24В AC/DC
-
Самовывоз: 5 ноября, из магазина
Бренд РЕЛЕОН
Серия Серия RM3 - Интерфейсные модули реле

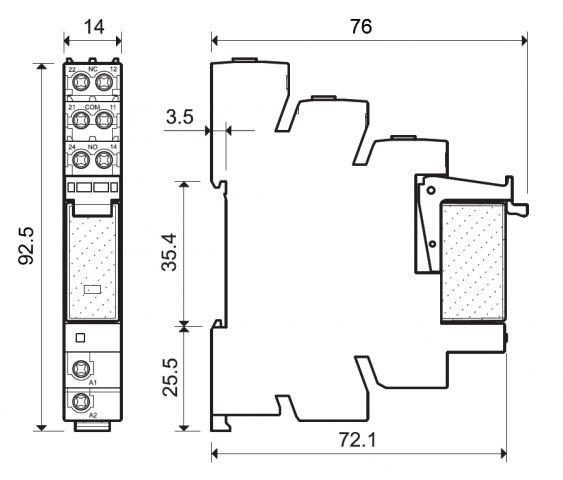

Размеры 92.5*14*76мм
Установка Дин-рейка
Сертификация EAC
Уровень защиты IP 20
Диапазон температур -25...85°C
Страна производства Россия
Сопротивление катушки 1440 Ом
Номинальный ток катушки 16,67мА
Номинальная нагрузка для AC1 4000ВА
Номинальная нагрузка 230В АС15 750ВА
Момент затяжки клемм контактов 0,5НмНм
Отключающая способность DC1 30 110 220 16/0,3/12А
Сечение провода клеммы контактов 2,5мм2
Минимальная нагрузка на переключение 300
Электрическая долговечность для AC1 в циклах 10^5
Допустимая мощность однофазного двигателя 230В 0,5кВт
Номинальное максимальное напряжение на переключение 250/300В
Интерфейсный модуль реле RM3.01.0.024.01 от компании «РЕЛЕОН» — это компактное электромеханическое реле, предназначенное для гальванической развязки и передачи команд управления между слаботочными цепями (например, контроллерами, ПЛК) и силовыми нагрузками. Модуль принимает управляющий сигнал напряжением 24 В (AC/DC) на катушку и коммутирует внешнюю цепь через перекидной контакт, защищая чувствительную электронику от помех и высоких токов.

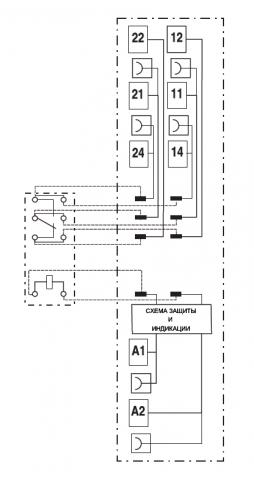

Модуль выполняет функцию «интерфейса»: он принимает управляющий сигнал низкого напряжения на катушку и, замыкая или размыкая свой перекидной контакт, коммутирует более мощную нагрузку в другой цепи. Это позволяет защитить чувствительную электронику управления от помех и высоких токов силовой части. В состав модуля входит колодка с электроникой (с винтовыми зажимами) и переключающее реле с нагрузкой до 16 А.
Емкость 10 шт
Тип упаковки коробка
