Каталог Модуль управления трехфазным электродвигателем (вход 24В DC) 2 реверс. выхода 50А, 48-440В AC, произвольн. переключение, винтовой зажим, светодиод + варистор
RS8.52.9.024.4183
Наличие товара:
Наличие 100
Штук в упаковке
Минимальный заказ 1
Основные характеристики:
Сокращенный артикул RS85290244183
Диапазон напряжения управления 10-32 В DC
Индикация Красный/зелёный светодиод
Диапазон рабочего напряжения 48-440В AC
Тип подключения Винтовой зажим
-
Самовывоз: 1 июня, из магазина
id RS8.52.9.024.4183
Кол-во контактов 3 реверс
Номинальный ток 50A
Материал контакта Твердотельное
Бренд РЕЛЕОН
Напряжение включения 10 В DC
Напряжение выключения 3 В DC
Макс. Ток 25 мА
Макс. обратное напряжение -32 В DC
Защита Варистор
Номинальный ток 50А
Номинальный ток по AC1 50А
Допустимая мощность двигателя AC3 4 кВТ
Вид коммутации произвольно
Макс. пиковое напряжение 800В
Макс. пиковый ток 600А
Макс. ток утечки 10мА
Макс. падение напряжения 2,1В
Макс. время включения 1/2 периода + 1мс
Макс. время отключения 1/2 периода + 1мс
Задержка включения 80 мс
Мин. dV/dt в выкл. состоянии 201 В/μS
Электрическая прочность изоляции вход-выход 4000 В АС
Сопротивление изоляции ≤ 1000 Mом (500 В DC)
Рабочая темп. -30...+80°C
Темп. Хранения -30…+100°C
Относительная влажность 45%-85%
Моменты затяжки M4 0.98–1.37 N·m, M3 0.3–0.5 N·m.
Установка На плоскую поверхность или радиатор RS01
Страна производства Россия

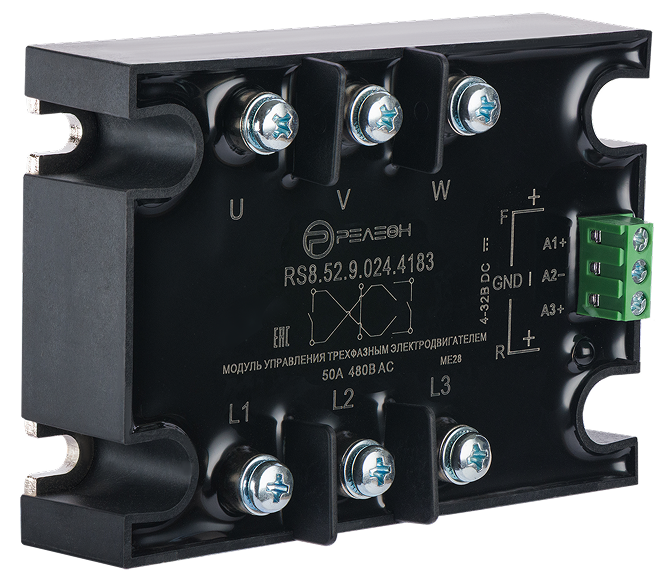

RS8.52.9.024.4183 - это готовый силовой модуль для управления прямым и обратным вращением трехфазных асинхронных электродвигателей. Построен на основе надежных твердотельных реле (SSR) и объединяет в одном корпусе два силовых канала с блокировкой, управляющую логику и защитные элементы. Идеален для интеграции в системы автоматизации.
Емкость 1 шт
Вес 335 гр
Длина 100 мм
Ширина 79 мм
Высота 41 мм
Тип упаковки коробка
