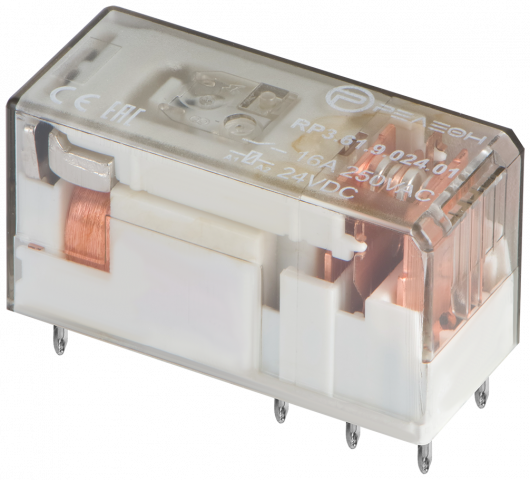

Низкопрофильное реле, 1 перекидной контакт 16А (24В DC) - прозрачный корпус
RP3.61.9.024.01

Наличие товара:

Наличие 1000+

Штук в упаковке 1

Минимальный заказ 1

Основные характеристики:

Сокращенный артикул RP361902401

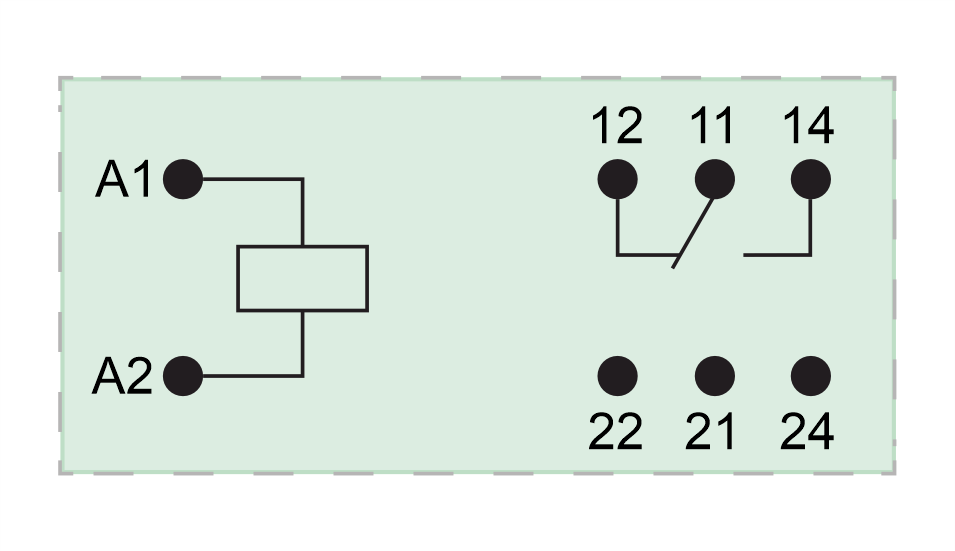

Кол-во контактов 1 перекидной

Номинальный ток 16А

Материал контакта AgSnO2

Напряжение управления 24В DC

В наличии 1000+ шт

341.09 р

В корзину

Самовывоз: 14 января, из магазина

id RP3.61.9.024.01

Номинальное максимальное напряжение на переключение 250/300В

Номинальная нагрузка для AC1 4000ВА

Минимальная нагрузка на переключение 300

Номинальная нагрузка 230В АС15 750ВА

Отключающая способность DC1 30 110 220 16/0,3/0,12А

Номинальный ток катушки 16,67мА

Сопротивление катушки 1440 Ом

Электрическая долговечность для AC1 в циклах 10*50^6

Диапазон температур -40...+70°C

Установка На розетку

Сертификация EAC

Бренд РЕЛЕОН

Уровень защиты IP54

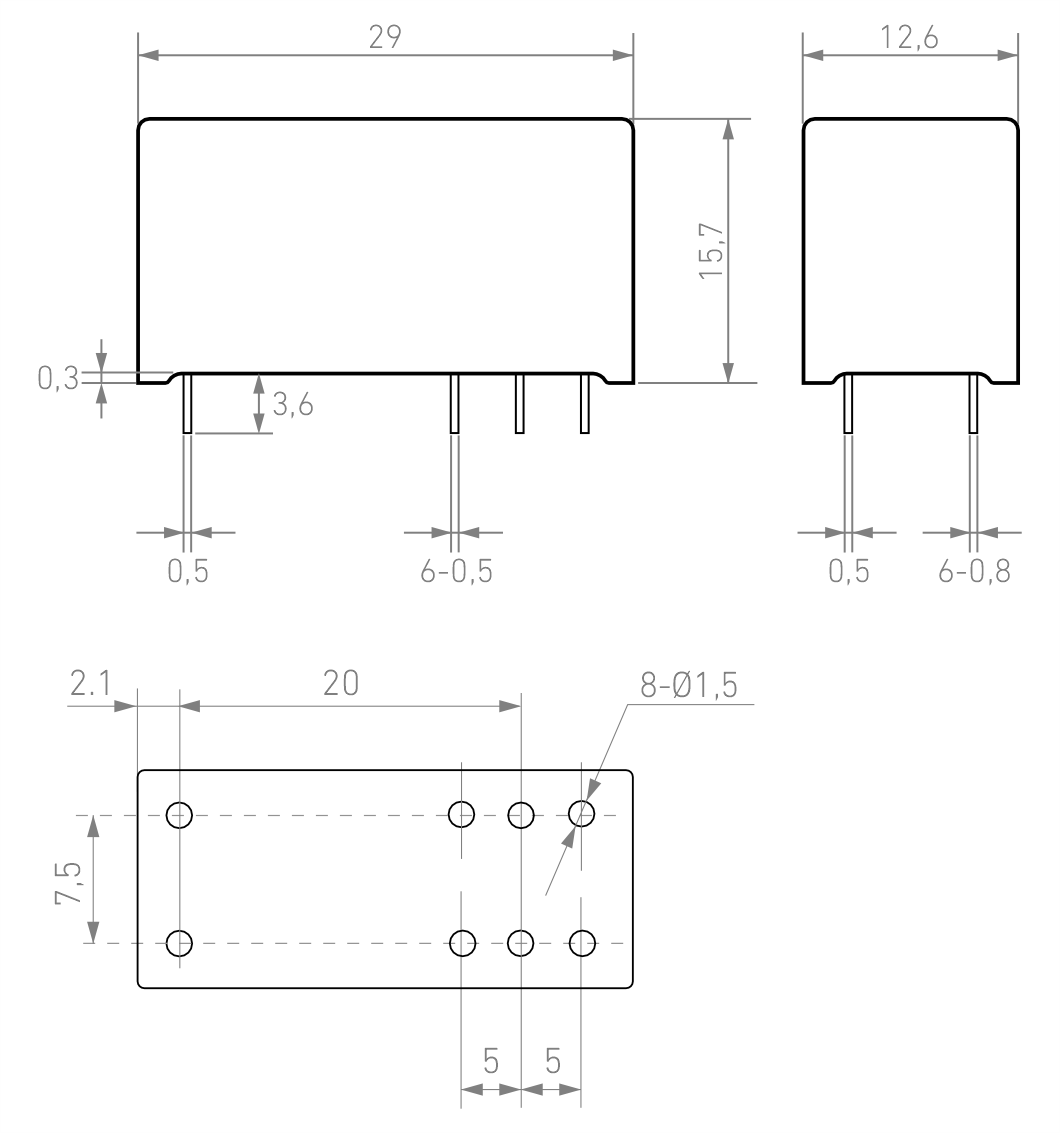

Размеры 16x30x13мм

Допустимая мощность однофазного двигателя 230В 0,5кВт

Минимальный ток на переключение 5мА

Низкопрофильное реле RP3.61.9.024.01

Емкость 50 шт

Вес 710 гр

Длина 200 мм

Ширина 160 мм

Высота 30 мм

Тип упаковки коррекс

Файловый архив

Инструкция RT1.21 - Импульс при включении ↗

RT1.21.0.240.00 RT1 Реле времени

RT121024000.pdf

Инструкция RT1.41 - Задержка выключения по сигналу ↗

RT1.41.0.240.00 RT1 Реле времени

RT141024000.pdf

Инструкция RC3.11 - Реле контроля температуры ↗

RC3.11.0.240.01 RC3 Реле контроля температуры

RC311024001.pdf

Инструкция RC4.11 - Реле контроля уровня ↗

RC4.11.0.240.03 RC4 Реле контроля уровня

RC411024003.pdf

Инструкция RV1.23 - Трехфазное реле контроля напряжения и тока ↗

RV1.23.8.400.63 RV1 Реле контроля напряжения

RV123840063.pdf

Инструкция MV1-8 - Модульный цифровой вольтметр ↗

MV1 Вольтметры

MV1-8.pdf

Инструкция RC2.11 - Реле контроля напряжения ↗

RC2.11.8.230.85 RC2 Реле контроля напряжения Реле контроля фаз

RC211823085.pdf

Инструкция RV1.21 - Реле контроля напряжения ↗

RV1.21.8.230.63 RV1 Реле контроля напряжения

RV121823063.pdf

Инструкция RV4.11.8.230.63 ↗

RV4.11.8.230.63 RV4 Реле контроля напряжения

passport_rele_RV411823063.pdf

Инструкция RV5.13.8.400.92 ↗

RV5.13.8.400.92 RV5 Реле контроля напряжения

Passport_rele_RV513840092.pdf

Инструкция RV4.23.8.400.92 ↗

RV4.23.8.400.92 RV4 Реле контроля напряжения

passport_rele_RV423840092.pdf

Инструкция RC2.41 - Реле контроля фаз 3L+L ↗

RC2.41.8.400.10 RC2 Реле контроля фаз

RC241840010.pdf

Инструкция RC2.31...72 - Реле контроля фаз ↗

RC2.31.8.400.72 RC2 Реле контроля фаз

RC231840072.pdf

Инструкция MV1-9 - Модульный цифровой вольтметр ↗

MV1 Вольтметры

MV1-9.pdf

Инструкция RV3.01.8.230.50 - Смарт реле контроля напряжения и тока ↗

RV3.01.8.230.50 RV3 Реле контроля напряжения

RV301823050.pdf

Инструкция RV4.01.8.230.63 ↗

RV4.01.8.230.63 RV4 Реле контроля напряжения

RV401823063.pdf

Инструкция RC1.13 - Трехфазное реле контроля напряжения ↗

RC1.13.8.400.63 Реле контроля напряжения

RС1.13.pdf

Инструкция RV1.11 - Реле контроля напряжения ↗

RV1.11.8.230.63 RV1 Реле контроля напряжения

RV111823063.pdf

Инструкция RT1.61 - Задержка выключения по питанию ↗

RT1.61.0.240.00 RT1 Реле времени

RT161024000.pdf

Инструкция RT1.11 - Задержка включения ↗

RT1.11.0.240.00 RT1 Реле времени

RT111024000.pdf

Инструкция RV4.23.8.400.91 ↗

RV4.23.8.400.91 RV4 Реле контроля напряжения

passport_rele_RV423840091.pdf

Инструкция RC2.31 - Реле контроля фаз многофункциональное ↗

RC2.31.8.400.10 RC2 Реле контроля фаз

RC231840010.pdf

Инструкция RV4.31.8.230.63 ↗

RV4.31.8.230.63 RV4 Реле контроля напряжения

passport_rele_RV431823063.pdf

Инструкция RT1.82 - Звезда-треугольник ↗

RT1.82.0.240.00 RT1 Реле времени

RT182024000.pdf

Инструкция RC2.31...01 - Реле контроля фаз ↗

RC2.31.8.400.01 RC2 Реле контроля фаз

RC231840001.pdf

Инструкция RV4.21.8.230.63 ↗

RV4.21.8.230.63 RV4 Реле контроля напряжения

passport_rele_RV421823063.pdf

Инструкция RT1.01 - Реле времени многофункциональное ↗

RT1.01.0.240.00 RT1 Реле времени

RT101024000.pdf

Инструкция RV5.13.8.400.63 ↗

RV5.13.8.400.63 RV5 Реле контроля напряжения

Passport_rele_RV513840063.pdf

Инструкция RT1.91 - Асимметричный повтор цикла ↗

RT1.91.0.240.00 RT1 Реле времени

RT191024000.pdf

Инструкция RV2.13 - Реле выбора фазы ↗

RV2.13.8.400.63 RV2 Реле контроля напряжения

RV213840063.pdf

Инструкция RC1.21 - Реле контроля напряжения и тока ↗

RC1.21.8.230.63 Реле контроля напряжения

RС1.21.pdf

Инструкция RV1.22 - Реле контроля напряжения ↗

RV1.22.8.230.63 RV1 Реле контроля напряжения

RV122823063.pdf

Инструкция RV6.11.8.230.16 ↗

RV6.11.8.230.16 RV6 Реле контроля напряжения

RV611823016.pdf

Сертификат - модульные контакторы KM1 ↗

KM1 Контакторы

Certificate_KM1.pdf

Сертификат - КМ3, КМ03, TR3 ↗

Certificate_KM3.pdf

Сертификат - Реле времени RT ↗

ЕАЭС RU С-RU.НВ94.В.0019923.pdf

Отрицательное решение - S01, S02, S04, S05, S06, S07 ↗

S04 Розетки S02 S01 S05

Отрицательное решение.pdf

Сертификат - Реле контроля RV, RC ↗

RU С-RU НВ94 В 00248.pdf

Сертификат - Розетки для реле ↗

Certificate_S.pdf

Декларация о соответствии - Реле контроля RV, RC, Вольтметры MV, Модульные промежуточные реле RPM ↗

RV1 RV2 RV3 RV4 RV5 RC1 RC2 RC3 RC4 RC5 MV1 RPM Реле контроля напряжения Реле контроля фаз Реле контроля температуры Реле контроля уровня Вольтметры Промежуточные реле

Declaration_RV_RC_MV_RPM.pdf

Сертификат - Модули защиты PM8, PM9 ↗

PM8 Модули защиты PM9

ЕАЭС RU C-RU.НЕ06.В.00331 23.pdf

Сертификат - Интерфейсные модули RM ↗

Certificate_RM.pdf

Сертификат - Промежуточные реле RP ↗

Certificate_RP.pdf

Сертификат - Реле контроля RV3, RV4, RV5 ↗

RV5 Реле контроля напряжения RV3 RV4

Sertifikat_RV3_RV4_RV5.pdf

3D модель KM3.30.9-40-50-65 ↗

KM3 Контакторы

KM3.30.9-40-50-65.stp

3D модель KM1 4P 40-63A ↗

KM1 Контакторы

KM1-4P-40-63A.stp

3D модель KM3.30-40-50-65 ↗

KM3 Контакторы

KM3.30-40-50-65.stp

3D модель RT1-RC2 ↗

RC2 RT1 Реле контроля фаз Реле времени

RT1.stp

3D модель KM1 4P 16-32A ↗

KM1 Контакторы

KM1-4P-16-32A.stp

3D модель S01.04 ↗

S01 Розетки

S01.04.stp

3D модель S3_RM3 ↗

S3 RM3 Розетки Интерфейсные модули

S3_RM3.STEP

3D модель RP5.32 ↗

RP5 Промежуточные реле

RP5.32.stp

3D модель KM3.30.9-95 ↗

KM3 Контакторы

KM3.30.9-95.stp

3D модель S04.03 ↗

S04 Розетки

S04.03.stp

3D модель RP4.34 ↗

RP4 Промежуточные реле

RP4.34.stp

3D модель S04.01 ↗

S04 Розетки

S04.01.stp

3D модель s04.02 ↗

S04 Розетки

S04.02.stp

3D модель KM3.30.9-9-12-18 ↗

KM3 Контакторы

KM3.30.9-9-12-18.stp

3D модель S02.03 ↗

S02 Розетки

S02.03.stp

3D модель KM3.30.9-80 ↗

KM3 Контакторы

KM3.30.9-80.stp

3D модель KM3.30.9-25-32-38 ↗

KM3 Контакторы

KM3.30.9-25-32-38.stp

3D модель S4.P4 ↗

S4 Розетки

S4P4.stp

3D модель KM1 2P 40-63A ↗

KM1 Контакторы

KM1-2P-40-63A.stp

3D модель RP4.32 ↗

RP4 Промежуточные реле

RP4.32.stp

3D модель RP5.34 ↗

RP5 Промежуточные реле

RP5.34.stp

3D модель KM1 16-32 A ↗

KM1 Контакторы

KM1-2P-16-32A.stp

3D модель KM3.30-9-12-18 ↗

KM3 Контакторы

KM3.30-9-12-18.stp

3D модель KM3.30-95 ↗

KM3 Контакторы

KM3.30-95.stp

3D модель RP2.51 ↗

RP2 Промежуточные реле

RP2.51.stp

3D модель RM1.51 ↗

RM1 Интерфейсные модули

RM1.51.stp

3D модель S1.01 ↗

S1 Розетки

S1.01.stp

3D модель S5.02 ↗

S5 Розетки

S5.02.stp

3D модель KM3.30-115-150 ↗

KM3 Контакторы

KM3.30-115-150.stp

3D модель KM3.30-80 ↗

KM3 Контакторы

KM3.30-80.stp

3D модель S02.04 ↗

S02 Розетки

S02.04.stp

3D модель S2.05 ↗

S2 Розетки

S2.05.stp

3D модель S2.03 ↗

S2 Розетки

S2.03.stp

3D модель S5.04 ↗

S5 Розетки

S5.04.stp

3D модель RM1.61 ↗

RM1 Интерфейсные модули

RM1.61.stp

3D модель S2.P5 ↗

S2 Розетки

S2P5.stp

3D модель S01.03 ↗

S01 Розетки

S01.03.stp

3D модель RP2.52 ↗

RP2 Промежуточные реле

RP2.52.stp

3D модель S4.04 ↗

S4 Розетки

S4.04.stp

3D модель KM3.30-25-32-38 ↗

KM3 Контакторы

KM3.30-25-32-38.stp

Полный каталог продукции РЕЛЕОН 2025-2026 ↗

releon-catalog-2025-2026.pdf

PM8, PM9 - Модули защиты и индикации ↗

PM8 PM9 Модули защиты

PM8-PM9.pdf

RP6 - Силовые реле 10А ↗

RP6 Силовые реле

RP6.pdf

Каталог KM1 - Контакторы модульные ↗

KM1 Контакторы

KM1.pdf

RP5 - Промежуточные реле 10А, 16А ↗

RP5 Промежуточные реле

RP5.pdf

Каталог RM3 - Интерфейсные модули 8А ↗

RM3 Интерфейсные модули

RM3.pdf

RC2 - Реле контроля фаз ↗

RC2 Реле контроля фаз

RC2.pdf

RC1 - Реле контроля напряжения ↗

RC1 Реле контроля напряжения

RC1.pdf

Полный каталог продукции РЕЛЕОН 2023 ↗

Catalog.pdf

RP2 - Миниатюрные реле 8А ↗

RP2 Промежуточные реле

RP2.pdf

RT1 - Модульные реле времени ↗

RT1 Реле времени

RT1.pdf

RP3 - Низкопрофильные реле 8А ↗

RP3 Промежуточные реле

RP3.pdf

RP4 - Промежуточные реле 6А ↗

RP4 Промежуточные реле

RP4.pdf

RM1 - Интерфейсные модули реле 2-6А ↗

RM1 Интерфейсные модули

RM1.pdf

RP7 - Силовые реле 16А ↗

RP7 Силовые реле

RP7.pdf

Аксессуары

Розетки

В наличии 1000+ шт

										S2.05
Розетка для реле RP2.51, RP2.52

								Номинальный ток

								10А

								Момент закручивания клемм

								0.5Нм

								Тип реле

								RP2

									222.61 р

							0

												В корзину

В наличии 1000+ шт

										S2.P5
Розетка с push in клеммами для реле RP2.51, RP2.52

								Номинальный ток

								10А

								Тип реле

								RP2

									317.55 р

							0

												В корзину

В наличии 1000+ шт

										S3.02.0.024
Розетка для реле серии RP3 с винтовыми зажимами

								Номинальный ток

								8А

								Напряжение управления

								12-24В AC/DC

								Тип реле

								RP3

									940.79 р

							0

												В корзину

В наличии 1000+ шт

RP3.61.9.024.01
Низкопрофильное реле

Кол-во контактов 1 перекидной

Номинальный ток 16А

Материал контакта AgSnO2

Напряжение управления 24В DC

341.09 р

В корзину

В наличии 699 шт

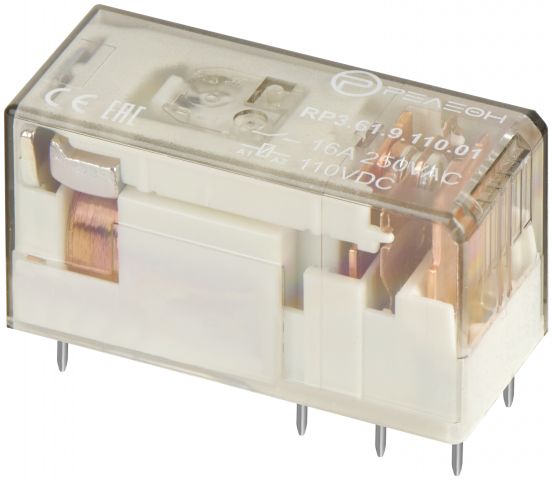

RP3.61.9.110.01
Низкопрофильное реле

Кол-во контактов 1 перекидной

Номинальный ток 16А

Материал контакта AgSnO2

Напряжение управления 110В DC

526.67 р

В корзину

В наличии 729 шт

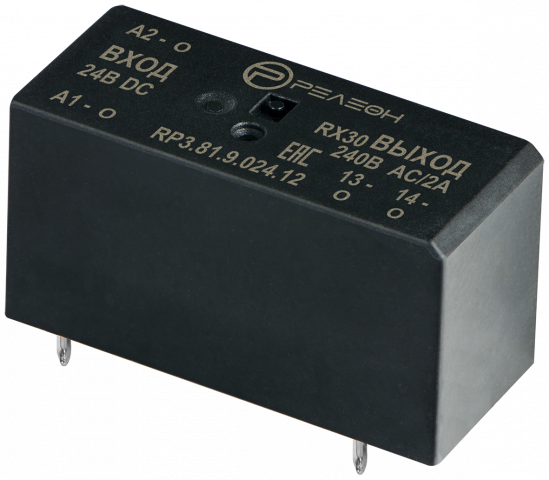

RP3.81.9.024.12
Низкопрофильное твердотельное реле

Кол-во контактов 1НО

Номинальный ток 2А

Материал контакта Твердотельное

Напряжение управления 24В DC

710.22 р

В корзину

В наличии 631 шт

RP3.81.9.024.16
Низкопрофильное твердотельное реле

Кол-во контактов 1НО

Номинальный ток 5А

Материал контакта Твердотельное

Напряжение управления 24В DC

1 095.79 р

В корзину

Низкопрофильное реле, 1 перекидной контакт 16А (24В DC) - прозрачный корпус RP3.61.9.024.01

Наличие товара:

Основные характеристики:

Файловый архив

Инструкции по эксплуатации [ 33 ]

Сертификаты на продукцию [ 11 ]

3D модели продукции [ 40 ]

Каталоги продукции [ 15 ]

Аксессуары

Розетки

S2.05 Розетка для реле RP2.51, RP2.52

S2.P5 Розетка с push in клеммами для реле RP2.51, RP2.52

S3.02.0.024 Розетка для реле серии RP3 с винтовыми зажимами

Тепловые реле

Похожие товары

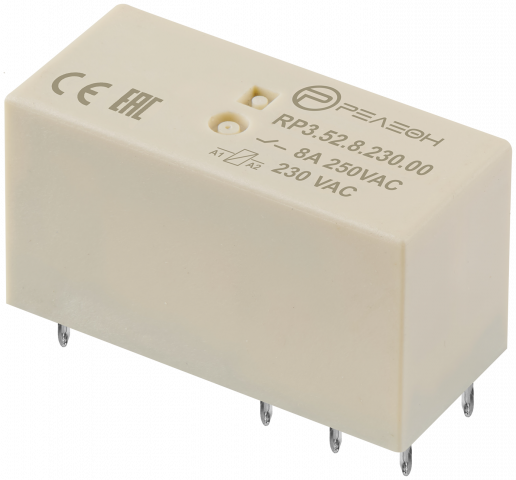

RP3.52.8.230.00 Низкопрофильное реле

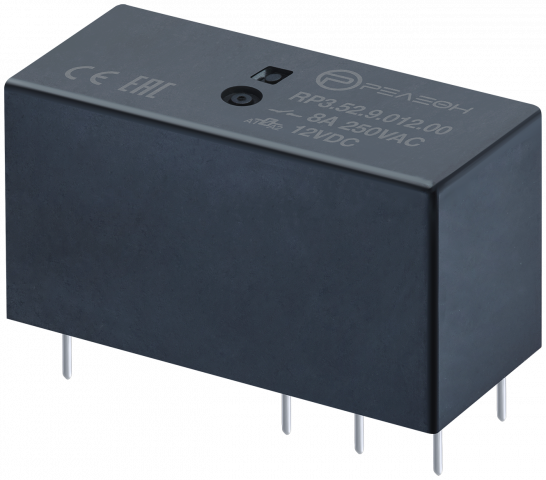

RP3.52.9.005.00 Низкопрофильное реле

RP3.52.9.012.00 Низкопрофильное реле

RP3.52.9.012.01 Низкопрофильное реле

RP3.52.9.024.00 Низкопрофильное реле

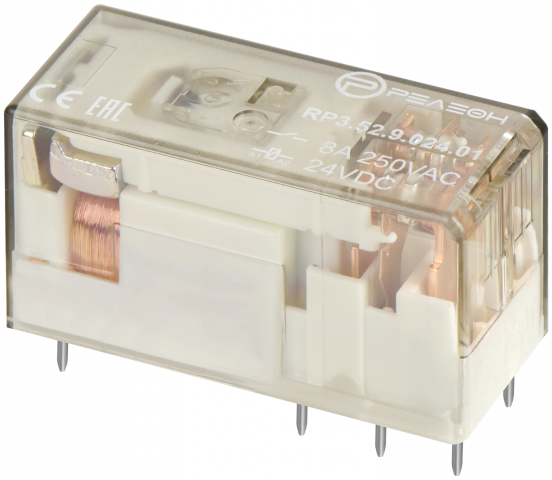

RP3.52.9.024.01 Низкопрофильное реле

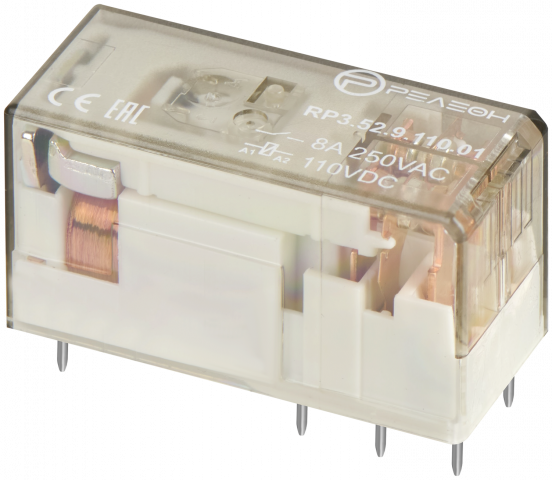

RP3.52.9.110.01 Низкопрофильное реле

RP3.61.9.012.01 Низкопрофильное реле

RP3.61.9.024.01 Низкопрофильное реле

RP3.61.9.110.01 Низкопрофильное реле

RP3.81.9.024.12 Низкопрофильное твердотельное реле

RP3.81.9.024.16 Низкопрофильное твердотельное реле

Низкопрофильное реле, 1 перекидной контакт 16А (24В DC) - прозрачный корпус
RP3.61.9.024.01

S2.05
Розетка для реле RP2.51, RP2.52

S2.P5
Розетка с push in клеммами для реле RP2.51, RP2.52

S3.02.0.024
Розетка для реле серии RP3 с винтовыми зажимами

RP3.52.8.230.00
Низкопрофильное реле

RP3.52.9.005.00
Низкопрофильное реле

RP3.52.9.012.00
Низкопрофильное реле

RP3.52.9.012.01
Низкопрофильное реле

RP3.52.9.024.00
Низкопрофильное реле

RP3.52.9.024.01
Низкопрофильное реле

RP3.52.9.110.01
Низкопрофильное реле

RP3.61.9.012.01
Низкопрофильное реле

RP3.61.9.024.01
Низкопрофильное реле

RP3.61.9.110.01
Низкопрофильное реле

RP3.81.9.024.12
Низкопрофильное твердотельное реле

RP3.81.9.024.16
Низкопрофильное твердотельное реле
