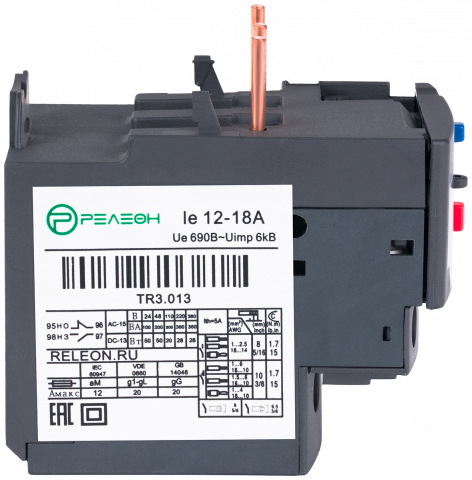

Каталог Тепловое реле перегрузки 12-18А, НО+НЗ 5А, винтовой зажим
TR3.013
Наличие товара:
Наличие 45
Штук в упаковке 1
Минимальный заказ 1
-
Самовывоз: 3 Август, из магазина
id TR3.013
Диапазон температур -20...+60°C
Сертификация ТР ТС 004/2011
Уровень защиты IP20
Тип сети AC/DC
Диапазон частотно минального тока 0…400Гц
Диапазон уставок 12-18А
Вспомогательные контакты 1НО+1НЗ
Сечение провода клемм силовой цепи 1.5…10мм2
Момент затяжки клемм силовой цепи 2.5Нм
Сечение провода клемм цепи управления 1…2.5мм14
Момент закручивания клемм цепи управления 1.7Нм
Тип зажимов Винтовой
Номинальный ток вспомогательных контактов 5А
Применение Защита двигателя
Класс cрабатывания 10A
Номинальное рабочее напряжение 690В
Диапазон регулировки тепловой защиты 12-18А
Порог срабатывания 1.14 ± 0.06А Ir
Чувствительность к исчезновению фазы Срабатывание при 130% от Ir на двух фазах, третья фаза на 0.
Использование с контактором типа KM3 18…38А
Тип контактора KM3 18…38А
TR3.013 Дифференциальное тепловое реле перегрузки для применения с предохранителями или автоматическими выключателями с электромагнитным расцепителем.
Преимущества:
Универсальные контакты – комбинация НО+НЗ (5А) для гибкости в схемах управления
Надежное соединение – винтовые зажимы предотвращают перегрев и ослабление контактов
Компактность – малые габариты для монтажа в ограниченном пространстве
Совместимость – работает с контакторами малой мощности и слаботочными цепями
Простота настройки – регулировка уставки с помощью поворотного регулятора
Емкость 1 шт
Вес 0.133 кг
Длина 8.4 м
Ширина 8 м
Высота 5.3 м
Тип упаковки Коробка
Certificate_KM3.pdf
